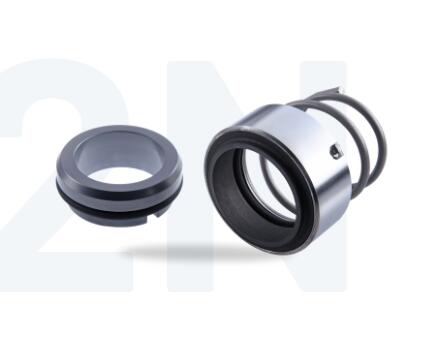

    H12N

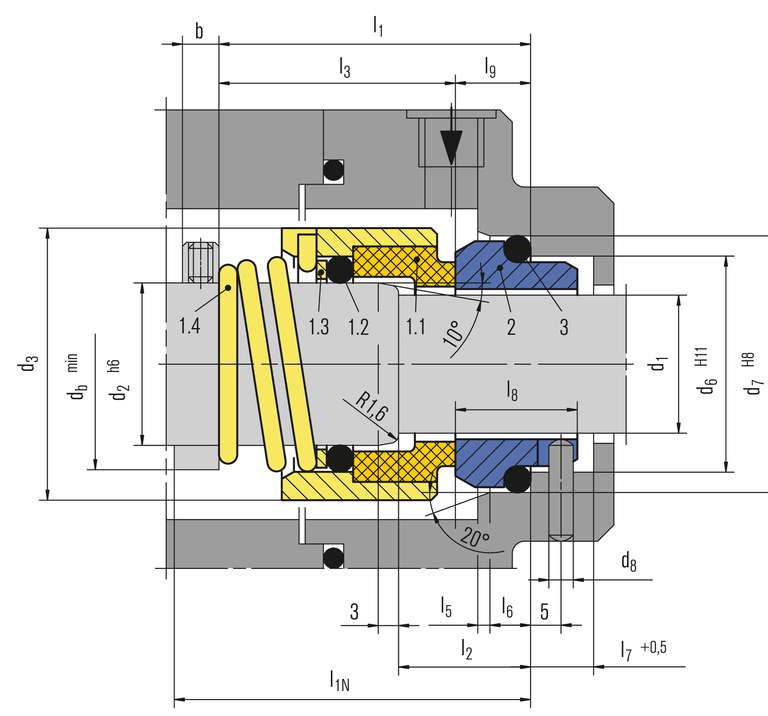

    项目 零件号至
    DIN 24250         		描述
    1.1 472/473 密封面
    1.2 412.1 o型圈
    1.3 474 止推环
    1.4 478 右侧弹簧
    1.4 479 左手弹簧
    2 475 座椅(G9)
    3 412.2 o型圈

    H12N

    特征

    • 对于阶梯轴
    • 单层式封层
    • 平衡的
    • 取决于旋转方向
    • 通过锥形弹簧传递扭矩

    优势

    • 材料选择范围扩大，灵活性更高
    • 对低固体含量不敏感
    • 可能的短安装长度(G16)
    • 经济平衡密封
    • 适用于热水应用的座椅冷却(G115)
    • 定位螺钉不会损坏轴

    工作范围

    轴直径:
    d1 = 10...80毫米(0.4英寸...3.125”)
    压力:p1 = 25巴(363 PSI)
    温度:
    t =-50℃...+220摄氏度(-58华氏度...+430华氏度)
    滑动速度:vg = 15米/秒(50英尺/秒)
    轴向移动:1.0毫米

    材料

    密封面:碳石墨锑浸渍(一)
    阀座G9:碳化硅(Q1)，特殊铸造铬钼钢(南)

    标准和批准

    • EN 12756
