    • H10 / H8

    H10 / H8

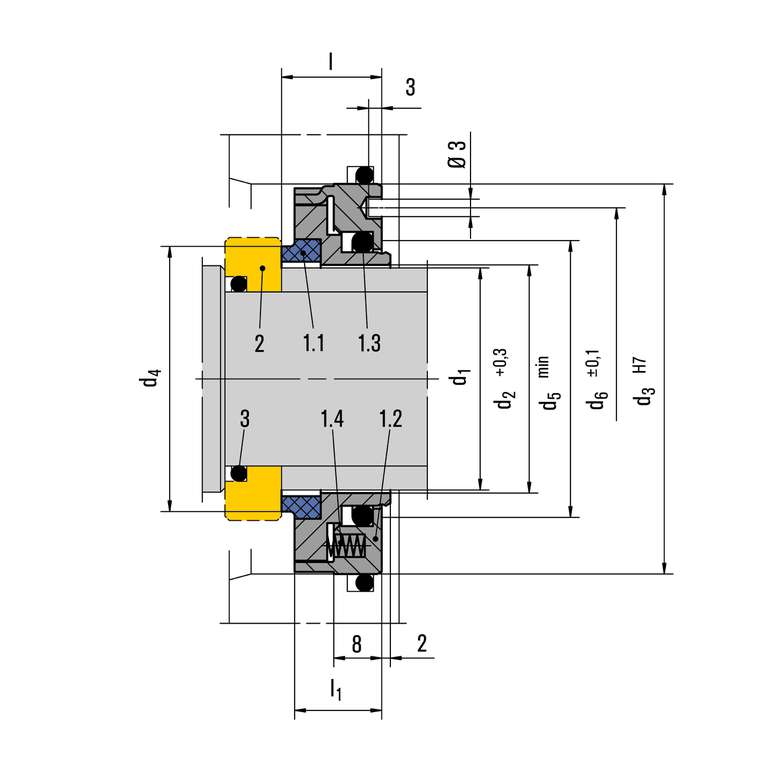

    项目 零件号。
    DIN 24250         		描述
    1.1 472 密封面
    473 密封面外壳
    1.2 485 驱动轴环
    1.3 o型圈
    1.4 477 春天
    2 475 旋转座椅*)
    3 412.2 o型圈


    *)根据具体要求和操作条件选择固定座椅设计。

    H10 / H8

    特征

    • 单层式封层
    • 平衡的
    • 独立于旋转方向
    • 固定式多弹簧

    优势

    • 对介质中的固体不敏感
    • 非常短的轴向安装长度(模拟唇形密封)结合高压能力
    • 动态加载的O形环不会损坏轴
    • 由于静止设计对轴的错位不敏感
    • 紧凑型即装式装置

    工作范围

    轴直径:
    d1 = 15...100毫米(0.6”…3.9”)
    压力:p1 = 25巴(363 PSI)
    温度:
    t = -40...+180摄氏度(-40华氏度… 356华氏度)
    滑动速度:vg = 35米/秒(115英尺/秒)

    材料

    密封面:碳石墨锑浸渍(甲)，碳石墨树脂浸渍(乙)
