    eMG
    eMG

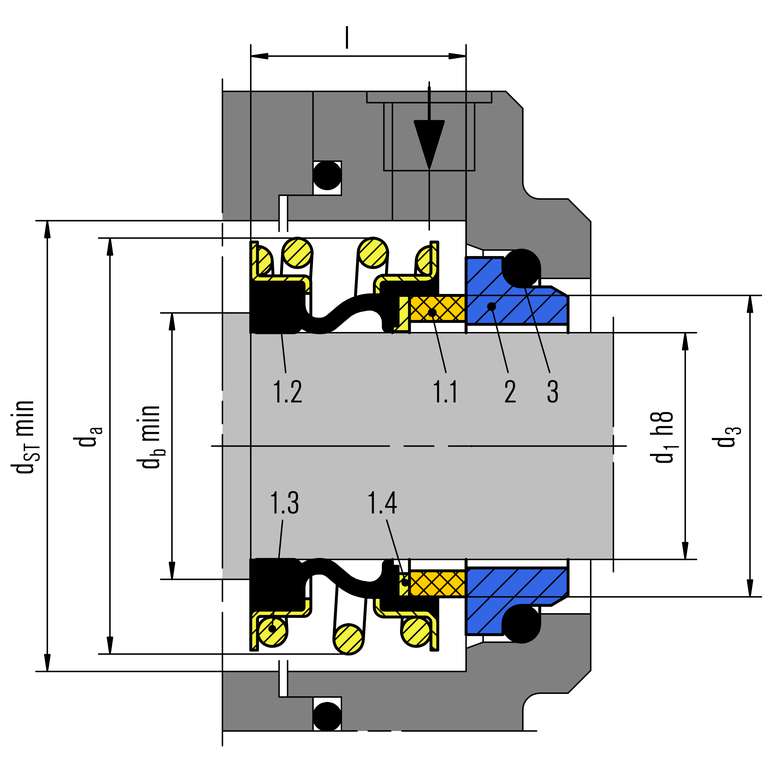

    项目 描述
    1.1 密封面
    1.2 风箱
    1.3 弹簧组
    1.4 聚四氟乙烯圆盘
    2 座椅(G6)
    3 o形圈或杯形橡胶

    eMG

    特征

    • 对于平轴
    • 单密封和双密封
    • 弹性体波纹管旋转
    • 不稳定的
    • 独立于旋转方向

    优势

    • 与...相同eMG1但是大约。
      安装长度缩短20 %

    • 波纹管支架的小外径(dbmin)支持直接扣环支撑或更小的间隔环
    • 通过盘/轴的自清洁实现最佳对准特性
    • 改进了整个压力操作范围的对中

    • 波纹管无扭转
    • 整个密封长度上的轴保护
    • 由于特殊的波纹管设计，在安装过程中保护密封面
    • 由于大的轴向移动能力，对轴偏转不敏感
    • 尺寸适应和额外的座位

    工作范围

    轴直径:
    d1 = 15 … 110毫米(0.59英寸...4.33”)
    压力:p1 = 18巴(261 PSI)。
    真空...0.5巴(7.25磅/平方英寸)，
    最高1巴(14.5磅/平方英寸)，带座椅锁定
    温度:
    t =-20℃…+140℃
    (-4华氏度… +284华氏度)
    滑动速度:vg = 10米/秒(33英尺/秒)
    容许轴向移动:2.0毫米(0.08英寸)

    材料

    密封面:碳石墨锑浸渍(A)，碳石墨树脂浸渍(B)，碳化硅(eSiC-Q7，Q1)
    阀座:碳化硅(eSic-Q7，Q1)，碳化钨(U3)
    弹性体:丁腈橡胶、三元乙丙橡胶、FKM橡胶。
    HNBR (X4)
    金属零件:镍铬钼钢(G)、哈氏合金(M)

    根据要求提供更多材料。

    标准和批准

    各种材料批准可用
    (取决于类型和材料组合)。
    请询问！
    • 食品及药物管理局
    • WRAS
    • UBA (KTW)
    • 美国化学学会
    • W270

    笔记

    eMG也可用作串联或背对背排列的多重密封，请咨询。根据具体情况进行尺寸调整，如轴的英寸数或特殊的座椅尺寸可根据要求提供。
