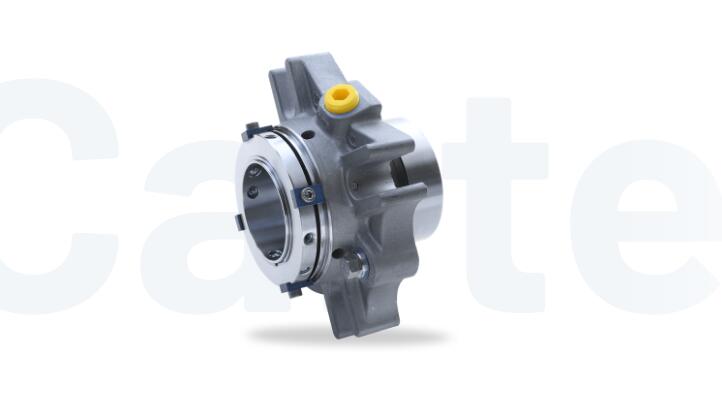

eCartex ANSI 双重密封

项目	描述
1	密封面
2，5，7，10，13，15	o型圈
3	春天
4	座位
6	轴套
8	涉及
9	密封面
11	春天
12	座位
14	驱动轴环
16	固定螺丝
17	卡环
18	装配夹具
19	内六角螺钉
20	垫圈
21	安全塞
22	垫圈

eCartex ANSI
双重密封

特征

双重密封
适用于标准(埃卡特克斯-ASDN)和大口径(埃卡特克斯-ABDN)密封室
弹药筒
平衡的
独立于旋转方向
双压力平衡
集成泵送装置

优势

该系列具有滑动表面，标准配置为伊格尔伯格曼钻石面技术
减少高达80 %的能耗，并最大限度地减少因减少摩擦的金刚石表面层而产生的密封热量
高达100 %的延长运行期，延长平均无故障时间和MTBR时间间隔
显著提高了润滑不充分的密封表面的干运转能力，从而大大提高了工艺安全性
普遍适用，即使介质中固体含量高

工作范围

轴直径:
d1 = 25...100毫米(1.000英寸...4.000”)
根据要求提供其他尺寸
温度:
t =-40℃...220摄氏度(-40华氏度)...428华氏度)
(检查O形环电阻)
滑动面材料组合BQ1
压力:p1 = 25巴(363 PSI)
滑动速度:vg = 16米/秒(52英尺/秒)
滑动面材料组合QQ1或U2Q1
压力:p1 = 20巴(290 PSI)
滑动速度:vg = 10米/秒(33英尺/秒)
隔离液循环系统:
p3max = 25巴(363 PSI)
δp(P3-P1)理想的= 2...3巴(29...44磅/平方英寸)，
润滑性能差的隔离介质为7巴(102磅/平方英寸)
泵启动:
δp(P3-P1)最大值=允许的25巴(363 PSI)
推荐供应介质:最大。国际标准化组织VG 5
轴向移动:1.0毫米，d1 ≥75毫米1.5毫米

材料

密封面产品侧:碳化硅金刚石面(Q15)
阀座产品侧:碳化硅钻石面(Q15)
密封面大气侧:碳石墨树脂浸渍(B)
座椅大气侧:碳化硅(Q1)
二级密封:FKM(五)、三元乙丙橡胶(戊)、FFKM(钾)、全氟橡胶/聚四氟乙烯(U1)
弹簧:哈氏合金C-4 (M)
金属零件:铬镍钼钢、铬镍钼钢

标准和批准

ANSI
