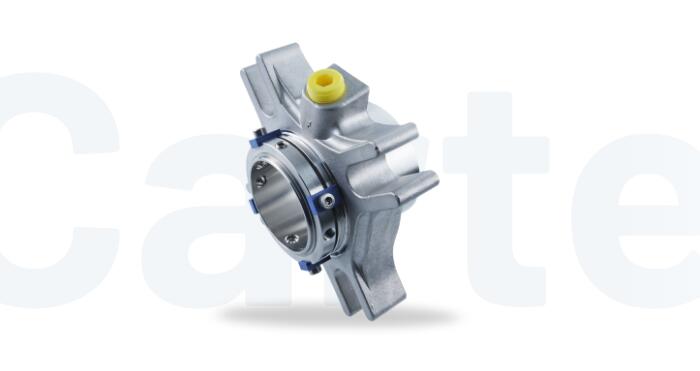

eCartex 单密封

项目	描述
1	密封面
2，5，7	o型圈
3	春天
4	座位
6	轴套
8	驱动轴环
9	固定螺丝
10	卡环
11	涉及
12	装配夹具
13	螺旋
14	垫圈
15	安全塞
16	唇形密封(-QN)，节流环(-TN)

eCartex
单密封

特征

单层式封层
弹药筒
平衡的
独立于旋转方向
不带连接的单密封(-SNO)，带平齐(-锡)，带淬火，带唇形密封(-QN)或节流环(-TN)
ANSI泵(如ABPN)和偏心螺杆泵(-Vario)的附加变型

优势

该系列具有滑动表面，标准配置为伊格尔伯格曼钻石面技术
减少高达80 %的能耗，并最大限度地减少因减少摩擦的金刚石表面层而产生的密封热量
高达100 %的延长运行期，延长平均无故障时间和MTBR时间间隔
显著提高了润滑不充分的密封表面的干运转能力，从而大大提高了工艺安全性
普遍适用，即使介质中固体含量高

工作范围

轴直径:
d1 = 25...100毫米(1.000英寸...4.000”)
根据要求提供其他尺寸
温度:
t =-40℃...220摄氏度(-40华氏度)...428华氏度)
(检查O形环电阻)

滑动面材料组合BQ1
压力:p1 = 25巴(363 PSI)
滑动速度:vg = 16米/秒(52英尺/秒)

滑动面材料组合
QQ1或U2Q1:
压力:p1 = 12巴(174 PSI)
滑动速度:vg = 10米/秒(33英尺/秒)

轴向移动:1.0毫米，d1≥75毫米1.5毫米

材料

密封面:碳化硅金刚石面(Q15)
阀座:碳化硅钻石面(Q15)
二级密封:FKM(五)、三元乙丙橡胶(戊)、FFKM(钾)、全氟橡胶/聚四氟乙烯(U1)
弹簧:哈氏合金C-4 (M)
金属零件:铬镍钼钢、铬镍钼钢

产品变体

埃卡特克斯-SNO
无连接的单密封，用于终端操作。

电子回旋加速器-总氮
单密封，用于非加压淬火操作。与eCartex-SN相同，但带有节流环(项目16)。盖子具有用于冲洗和淬火的辅助连接。
节流环:聚四氟乙烯碳石墨增强(T12)。

埃卡特克斯-QN
单密封，用于非加压淬火操作。与“-SN”型相同，但带有外侧唇形密封(项目16)。盖子具有用于冲洗和淬火的辅助连接。
唇形密封:丁腈橡胶(粉末)，聚四氟乙烯碳增强(T3)。

eCartex-Vario
偏心螺杆泵用带改进盖的筒式密封件。
对于例如赛普克斯氮化硼，
Netzsch NM...南，北...乙、乙、丙、
AED AEB市艾尔韦勒区，
罗宾斯&迈尔斯/莫伊诺2000 CC，
和单声道电子音域。
请
