    • eCartex 双重密封

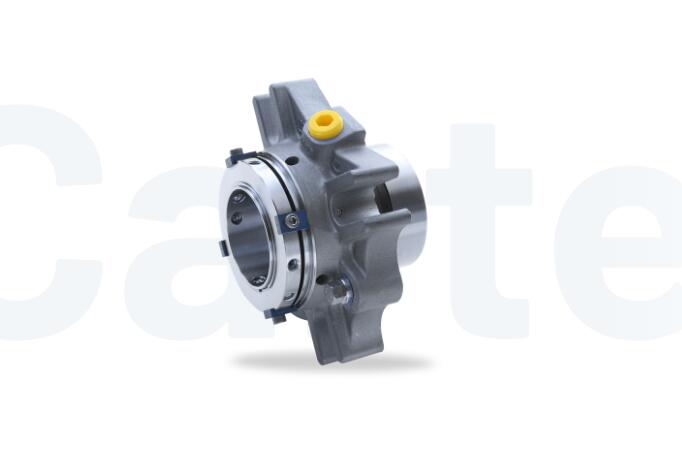

    eCartex 双重密封
    项目 描述
    1 密封面
    2，5，7，10，13，15 o型圈
    3 春天
    4 座位
    6 轴套
    8 涉及
    9 密封面
    11 春天
    12 座位
    14 驱动轴环
    16 固定螺丝
    17 卡环
    18 装配夹具
    19 内六角螺钉
    20 垫圈
    21 安全塞
    22 垫圈

    eCartex
    双重密封

    特征

    • 双重密封
    • 弹药筒
    • 平衡的
    • 独立于旋转方向
    • 双压力平衡
    • 集成泵送装置
    • 可选型号:用于偏心螺杆泵(-Vario)和气体润滑型(-GSDN)

    优势

    • 该系列具有滑动表面，标准配置为伊格尔伯格曼钻石面技术
    • 减少高达80 %的能耗，并最大限度地减少因减少摩擦的金刚石表面层而产生的密封热量
    • 高达100 %的延长运行期，延长平均无故障时间和MTBR时间间隔
    • 显著提高了润滑不充分的密封表面的干运转能力，从而大大提高了工艺安全性
    • 普遍适用，即使介质中固体含量高

    工作范围

    轴直径:
    d1 = 25...100毫米(1.000英寸...4.000”
    根据要求提供其他尺寸
    温度:
    t =-40℃...220摄氏度(-40华氏度)...428华氏度)
    (检查O形环电阻)
    滑动面材料组合BQ1
    压力:p1 = 25巴(363 PSI)
    滑动速度:vg = 16米/秒(52英尺/秒)
    滑动面材料组合QQ1或U2Q1
    压力:p1 = 20巴(290 PSI)
    滑动速度:vg = 10米/秒(33英尺/秒)
    隔离液循环系统:
    p3max = 25巴(363 PSI)
    δp(P3-P1)理想的= 2...3巴(29...44磅/平方英寸)，
    润滑性能差的隔离介质为7巴(102磅/平方英寸)
    泵启动:
    δp(P3-P1)最大值=允许的25巴(363 PSI)
    推荐供应介质:最大。国际标准化组织VG 5
    轴向移动:1.0毫米，d1距离75毫米1.5毫米

    材料

    密封面产品侧:碳化硅金刚石面(Q15)
    阀座产品侧:碳化硅钻石面(Q15)
    密封面大气侧:碳石墨树脂浸渍(B)
    座椅大气侧:碳化硅(Q1)
    二级密封:FKM(五)、三元乙丙橡胶(戊)、FFKM(钾)、全氟橡胶/聚四氟乙烯(U1)
    弹簧:哈氏合金C-4 (M)
    金属零件:铬镍钼钢、铬镍钼钢

    推荐管道平面图

    伊格尔伯格曼QFT1000缓冲系统和QFT2000船舶适用于背对背布置的出口集装箱码头。伊格尔伯格曼TS1016和TS2000热虹吸管系统支持双密封和背靠背密封配置。
