    • DF-（P）DGS6 钻石脸

    DF-（P）DGS6 钻石脸

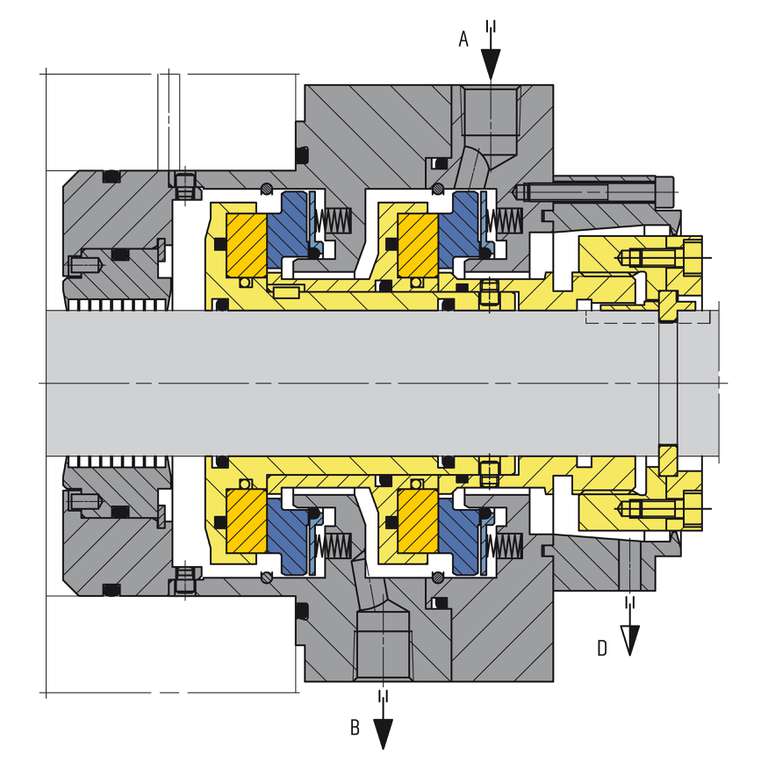

    东风-DGS6串联密封
    带中间迷宫

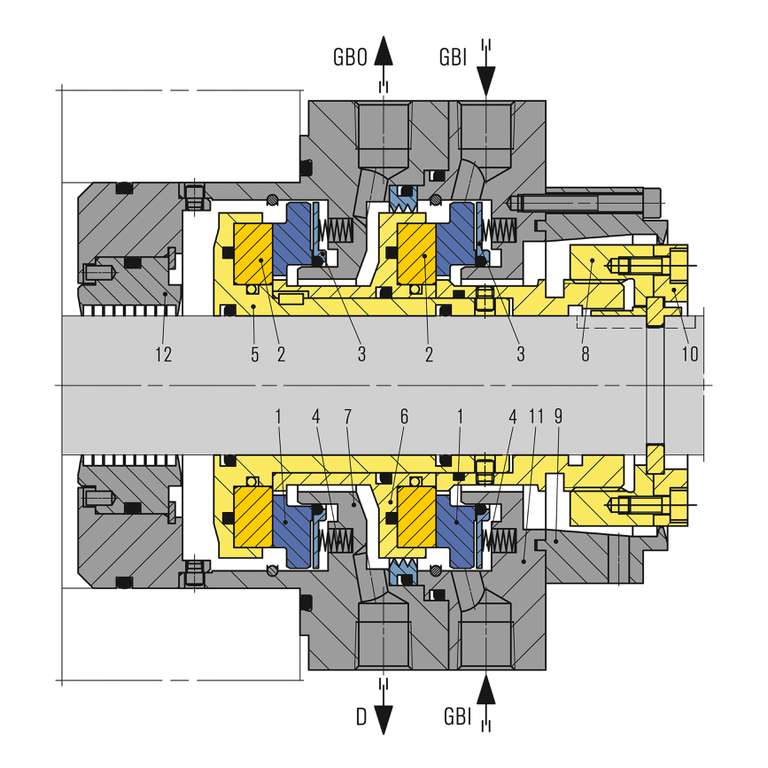

    1 固定密封面
    2 旋转座椅
    3 止推环
    4 春天
    5 轴套和阀座护圈
    6 中间套筒
    7 外壳(尺寸适合安装空间)
    8 用于轴向错位的“可调”螺母
    9 开口环
    10 压圈
    11 涉及
    12 过程侧迷宫
    GBI 气体缓冲入口
    GBO 气体缓冲出口
    D 流干

    DF-(P)DGS6
    钻石脸

    特征

    • 菱形面粘合主密封面
    • 用于旋转环的安全杯形保持器
    • 在液相和气相中完全运行
    • 双向的
    • 现成的墨盒单元
    • 单、双、串联和串联密封，可采用中间迷宫式布置

    优势

    • 与竞争产品相比，泄漏率显著降低
    • 更长的寿命
    • 无磨损和接触操作
    • 自清洁三维气体槽
    • 高气膜刚度
    • 成熟、可靠且经济的解决方案
    • 甚至可以调整到非常狭窄的安装空间-改装很容易实施

    工作范围

    轴直径:
    D = 25 … 280毫米(0.98”…11.02”)
    压力:p = 0 … 100巴(1，450磅/平方英寸)
    聚四氟乙烯选项:0...250巴(3，625磅/平方英寸)
    温度:
    t =-30℃…+200℃(-22℃…+392℃)
    聚四氟乙烯选项:-100℃...+200摄氏度(-148华氏度...+392华氏度)
    滑动速度:
    vg = 0.6 … 140米/秒(2 … 459英尺/秒)

    对于上述操作范围之外的应用，请查询。

    材料

    主阀座和密封面:金刚砂结合碳化硅
    二级阀座和密封面:带有类金刚石薄膜涂层的碳化硅
    二级密封:FKM，聚四氟乙烯(DF-PDGS6)
    金属零件:1.4006和其他不锈钢，铝

    标准和批准

    • 国家电子顾问委员会

    笔记

    尺寸根据要求。


    产品变体

    东风-PDGS6

    适用于高压、低温和高温应用的版本。带U形杯和特殊的动态密封件。聚四氟乙烯制成的辅助密封件。
    东风-DGS6串联密封
