    • CGSH-K

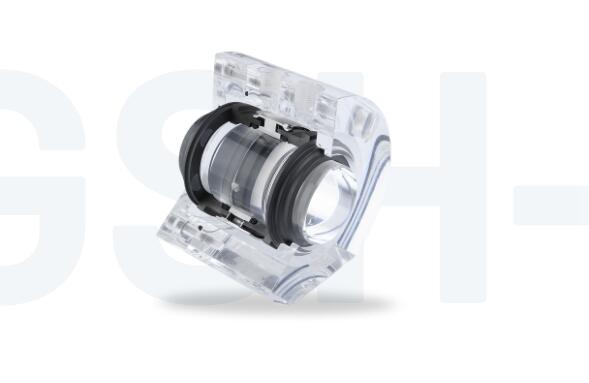

    CGSH-K
    项目 零件号至
    DIN 24250         		描述
    1.1 472 滑动面
    1.2 412.1 o型圈
    1.3 474 止推环
    1.4 485 驱动轴环
    1.5 477 春天
    1.6 904 固定螺丝
    2 475.1 座位
    3 412.3 o型圈

    1) d1 %3E 105: 2毫米x 30
    2) d1 %3E 105: 30
    3) d1 %3E 105: +0.1
    4) d1 %3E 105: H7
    5) 3 x 120

    CGSH-K

    特征

    • 对于阶梯轴
    • 平衡的
    • 旋转弹簧
    • 提供单密封或双密封
    • 带U形槽的标准型号，可选V形槽(取决于旋转方向)
    • 气体润滑的
    • 缓冲压力失效时不打开，压力反向时自动关闭

    优势

    • 无接触操作，无摩擦
    • 硬/软材料组合不需要压差
    • 适用于安全壳密封附件。至美国石油学会682

    工作范围

    轴直径:
    d1 = 28...125毫米(1.10英寸...4.92”)
    压力:p1 = 25巴(363 PSI)
    温度:
    t * =-20℃...+170摄氏度(-4华氏度...+338华氏度)
    滑动速度:
    vg = 4...25米/秒(13...82英尺/秒)

    *取决于O形环的电阻

    材料

    密封面:碳石墨锑浸渍(A)，碳化硅(Q2)，
    或者:碳石墨树脂浸渍(乙)，碳化硅(Q1)
    座位:碳化硅(Q1，Q2)，
    碳化硅(Q19、Q29)，密封面分别位于Q1。Q2
    金属零件:镍铬钼钢

    标准和批准

    • EN 12756
    • 美国石油学会682 /国际标准化组织21049
