    • Cartex ANSI 单密封

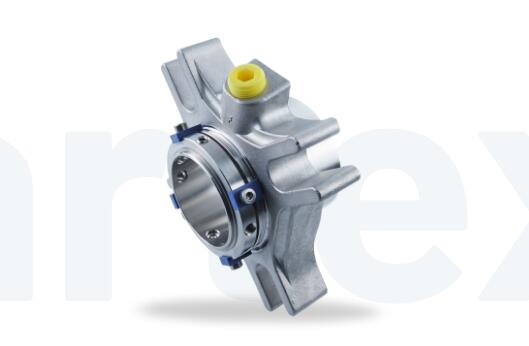

    Cartex ANSI 单密封
    项目 描述
    1 密封面
    2，5，7 o型圈
    3 春天
    4 座位
    6 轴套
    8 驱动轴环
    9 固定螺丝
    10 卡环
    11 涉及
    12 装配夹具(安装后移除)
    13 螺旋
    14 垫圈
    15 安全塞
    16 唇形密封(-QN)，节流环(-TN)

    Cartex ANSI
    单密封

    特征

    • 单层式封层
    • 适用于标准(卡特-ASPN)和大口径(卡特-ABPN)密封室
    • 弹药筒
    • 平衡的
    • 独立于旋转方向
    • 单密封，带齐平式(-ASPN，-ABPN)和淬火，带唇形密封(-ASQN，-ABQN)或节流环(-ASTN，-ABTN)

    优势

    • 非常适合在ANSI过程泵中使用
    • 普遍适用于包装转换、改造或原始设备
    • 标准化印章
    • 无需对密封室进行尺寸修改，径向安装高度小
    • 动态加载的O形环不会损坏轴
    • 延长使用寿命
    • 避免了安装故障，具有成本效益
    • 组装过程中没有灰尘进入造成损坏
    • 由于预组装单元，安装简单明了(减少停机时间)

    工作范围

    卡特尔-ASPN，- ABPN，-ASTN，-ABTN，-ASQN，-ABQN

    轴直径:d1 = 1.000”...3.750”
    根据要求提供其他尺寸
    温度:
    t =-40℃...220摄氏度(-40华氏度)...428华氏度)
    (检查O形环电阻)

    滑动面材料组合BQ1
    压力:p1 = 25巴(363 PSI)
    滑动速度:vg = 16米/秒(52英尺/秒)

    滑动面材料组合QQ1或U2Q1
    压力:p1 = 12巴(174 PSI)
    滑动速度:vg = 10米/秒(33英尺/秒)

    轴向运动:
    1.0毫米，d1≥75毫米1.5毫米

    材料

    密封面:碳化硅(Q1)，碳石墨树脂浸渍(乙)，碳化钨(U2)
    座位:碳化硅(Q1)
    二级密封:FKM(五)、三元乙丙橡胶(戊)、FFKM(钾)、全氟碳橡胶/聚四氟乙烯(U1)
    弹簧:哈氏合金C-4 (M)
    金属零件:镍铬钼钢

    标准和批准

    • ANSI
